Doputoval ke mě Free2 s nefunkčním vnitřním ventilátorem. Už zkoušeli měnit vše okolo, takže pokud se nepodaří, tak ho chce Garfield shodit ze skály. Tak jsem hledal v manuálech a po webu a nenašel jsem něco jako electrical reference library - tedy manuál okolo elektriky, kde by byly popsané/vyfocené konektory a rozložení pinů a případně detailnější popis funkce elektrických obvodů.
Netušíte někdo, zda něco takového pro Free2 vůbec existuje? Některé manuály se o tom zmiňují, ale asi nikde není ke stažení. Schémata a workshop (mechanika) manuál jsou, ale tohle by celkem pomohlo při opravách.

MadTom píše: 19 lis 2023 19:07 Netušíte někdo, zda něco takového pro Free2 vůbec existuje? Některé manuály se o tom zmiňují, ale asi nikde není ke stažení.

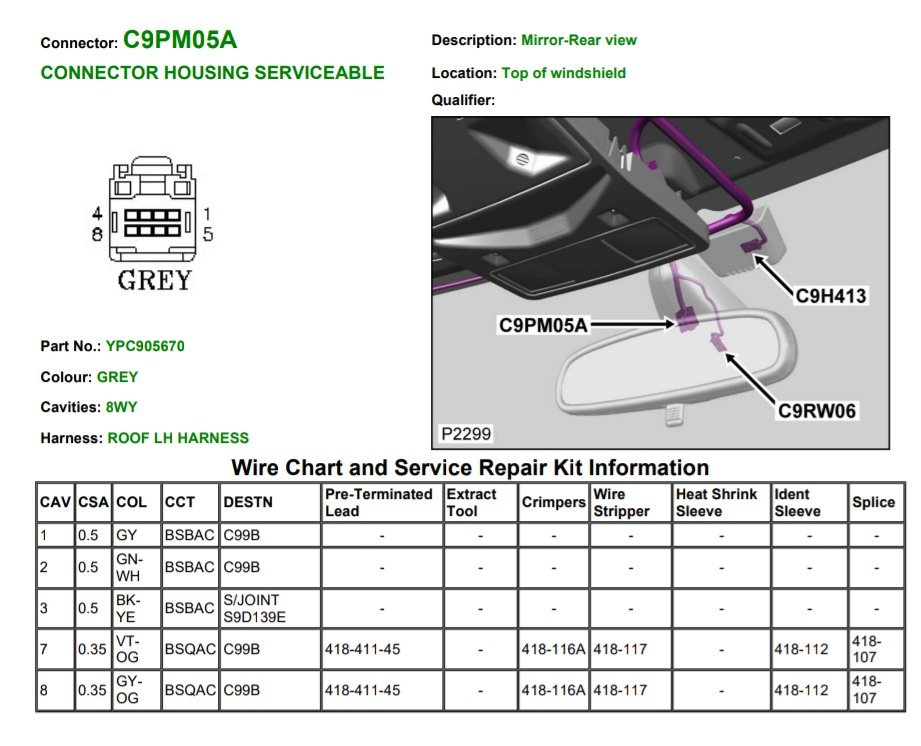

Knihovna existuje, ale nikde není ke stažení. A co sem se jí nahledal.... Zatím se mi z ní podařilo získat jen fragmenty jako tenhle
Tady je třeba stránka, kde jsou konektory pro Free2 k nahlédnutí. Jenže za poplatek... ale jo to spíš jen pro lokalizaci, plnohodnotná Reference Library to taky není.
https://portal-diagnostov.com/cs/2020/0 ... rover-lr2/

A co toto: https://ulozto.cz/file/rZT16ZMj2236/lan ... ectric-pdf
Musel jsem to hodit na ulozto. Nejde to tady nahrát i když to má pod 5Mb

To jsou schémata, to je v pohodě, existují minimálně ve 3 variantách podle VIN. Co hledám je popis konektorů podle čísel co jsou na schématech - vždy je tam fotka, výkres s číslováním pinů, seznam barviček drátů připojených k jednotlivým pinům a hlavně obrázek s umístěním, kde to v autě je. A pokud by byla i druhá část, kde je popis, jak který elektrický obvod funguje, kdy je co pod napětím a kde se co přepíná. Ono ze schémat to není vždy 100% patrné, to tím chtěl autor říci. Mám dojem, že to z toho TOPIXu ještě nikdo nestáhnul a nepustil ven.
