RRC dráty a konektory- k čemu co patří?

[merlin]

Přejmenoval jsem vlákno neboť objevuji nové a nové dráty a konektory a rád bych věděl k čemu co je.

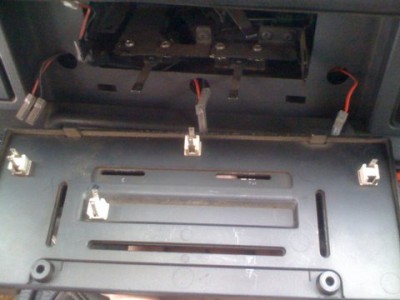

pls o radu, nesvítí mi topení, el do drátů jde, takže asi žárovičky. Jenom nevím jak ty bílý kostičky vyndat - to je žárovka nebo teprve objímka ?

a svítí mi polovina přístrojovky v kapličce, jak se rozdělává abych se dostal k žárovkám?

Díky

[merlin]

Zdá se, že to všem svítí a nikdo nepotřeboval vyměnit žárovky. Asi použiju hrubou sílu.

[Macej]

Než to roztrháš a rozlámeš.... Tie biele obímky sú iba nastrčené takže sa dajú opatrne ako keby vykývať von lebo tá časť čo je vnútri je trošku zhrubnutá. Rozumom a mierne silou sa to dá. Kaplička je zadeklovaná plastom zozadu a odtial je aj prístup k žiarovkám (podobný prípad ako kúrenie). Opatrne by sa to malo dať vycvaknúť a oddeliť lenže tu už sú moje rady neobjektívne lebo na oboch RRC mám (aj starší a aj novší model kapličky) polámaný tak prosím opatrne nech na tom niesi podobne

[merlin]

A ta bílá kostička už je patice žárovky, nebo je to jenom objímka do které se teprve dává žárovka? Jsou to běžně dostupné žárovky?
Díky za radu

[Lassard]

Ahoj Merline, co mám zkusšnost tak ta žárovička bývá zatavená v plastíku ale u LR jsem to ještě neřešil.
tady je link na dodavatele, třeba ti to nějak osvětlí tvůj dotaz
http://www.stualarm.cz/kategorie/svetla ... etla/pg-7/" onclick="window.open(this.href);return false;

[Macej]

Podla mojich znalostí je to biele iba obímka a dáva sa tam tá celosklenená žiarovečka bez patice - neviem presne ako sa ten typ niejak ludovo nazýva a ani presne neviem kolko má byť wattová ale takto nejak by mala vyzerať: http://www.stualarm.cz/produkt/os2825-o ... ndard10ks/" onclick="window.open(this.href);return false;

[merlin]

Díky za odkazy, už jsem je vyloup. Nejdřív jsem dal panýlek na topení a pak to šlo celkem hladce. Dvě patice vadné a dvě žárovky taky.
Kaplička šla docela dobře, chybí dvě černé objímky i se žárovičkama.

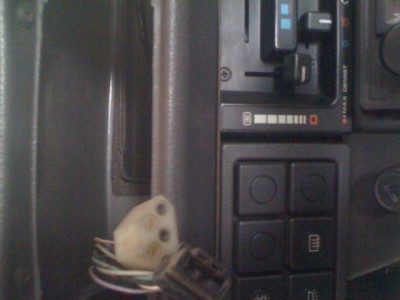

a v palubovce jsem našel dva bezprizorní konektory, neví někdo k čemu mají sloužit?
Není to náhodou ovládání ventilátoru klimatizace? A ten druhý?

[merlin]

Koupím alespoň dvě kostičky, nemá někdo? Plus alespoň dvě plastové objímky na podsvícení kapličky.

[teslo]

tie bezprizorne konektory su na elektricke zrkadla...

[merlin]

tie bezprizorne konektory su na elektricke zrkadla...

Myslíš? Joystick na el zrcátka by měl být asi pod volantem (tam jsem ještě nekoukal), a tyhle kabely dosáhnou max do toho čtvercového otvoru v palubce, kde bych očekával ovládání klimy.

[teslo]

tie bezprizorne konektory su na elektricke zrkadla...

Myslíš? J

ano. prave ten stvorcovy otvor je na ovladanie zrkadiel

[merlin]

Myslíš? J[/quote]
ano. prave ten stvorcovy otvor je na ovladanie zrkadiel[/quote]

Díky, teď abych rozdělal i dveře a pak kupoval zrcátka. Nevím proč, ale mám tam chromová zrcátka jak na motorku. Jsou dobový, ale je to italská jízda. Co je za mnou mě nezajímá... Navíc v tom kouři stejně není nic vidět

[teslo]

rozober a uvidis, ale podla toho co vsetko objavujes, by som nedal ruku do ohna ze ta elektrika bude funkcna...asi by to inak bolo zapojene.

[merlin]

Přejmenoval jsem vlákno neboť objevuji nové a nové dráty a konektory a rád bych věděl k čemu co je.

[merlin]

Je normální, když švihlá pojistka na blinkry zpǔsobí blikáni červené kontrolky v kapličce ( asi čidlo hladiny chladící kapaliny), mimochodem čidlo tam je, ale nevedou k němu dráty - resp nevím kterej je ten pravej. Po výměně pojistky blinkrǔ červená kontrolka přestala blikat.

[merlin]

RRC 2door

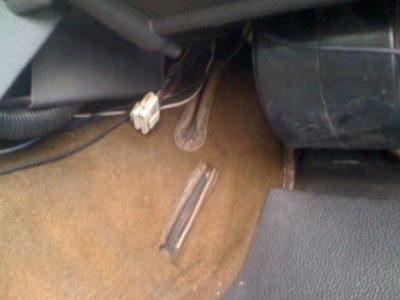

našel jsem další konektor pod palubovkou spolujezdce - kdo ví k čemu je?
a k čemu jsou ty dva otvory v tapicírunku

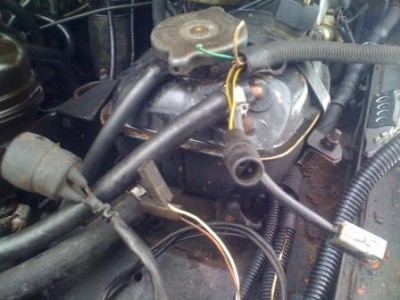

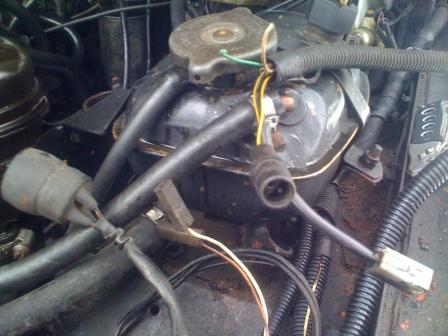

a teď trochu víc konektorů, nacházejí se v okolí expanzky (LP část motorového prostoru)
od leva
- velkej kulatej gumovej
- dva samostatné konektory vodič hnědý a bílý
- nahoře jsou ustřiženy dva dráty, zelený a takový světlý - zjistil jsem spojením se roztočí 2 ventilátory chlazení před chladičema
- pod ustřiženýma - kulatý gumový žluté vodiče
- vpravo dole konektor - zdá se dva (asi)černé vodiče - spoj je kolmo na sebe

[fidzi]

merline, nic proti, ale nebylo by lepší si je vhledat v RAVE či el. schématu?

[Mirko]

Ty dva ventilátory před chladičem tam jsou pro klimu, takže to je asi nějaké spínání klimy. Ten spodní otvor v koberci asi: U RHD vozu s automatem se tudy montuje "odkládací pedál" na levou nohu. Ten druhý otvor je tuším pro přístup ke konektorům.
Jinak souhlasím s fidzim, nějakej manuál, by ti určitě pomohl, protože v tom autě se asi někdo víc vyřádil.

[merlin]

merline, nic proti, ale nebylo by lepší si je vhledat v RAVE či el. schématu?

Díky za radu, rave mám, ale nedaří se mi ztotožnit reál s malǔvkama. Např motor TD v rave jsem nenašel 2.4, kaplička a printed circuit je úplně jiný, výše zmíněné konektory na zrcátka mi např ukazují, že v tomto umístění mǔže být pouze ovládání klimy která tam očividně byla atd..

Navíc nevíš li k čemu to je, nevíš jak a kde hledat. Leda snad od shora až dolu.

Proto jsem si dovolil požádat o radu tady.

[Mirko]

To je detektivní práce, to by mě i bavilo, ale bohužel to máš v Praze
Ovládání klimy tam bylo opět do MY 1986, kdy byl ovládací panel ve výšce výdechu klimy. Pak se z toho stalo místo, odkud se ovládájí zrcátka. Jak vypadali konektory na ovládání klimy nevím, ale tyhle jsou exaktně jak Teslo píše na ovládání elektrických zrcátek.
Zde foto z modelu 92 - ovládání zrcátek:

Takže pokud ti tam RAVE ukazuje ovládání klimy, tak hledáš elektriku špatnýho ročníku.
A ještě: ty "nové" sedačky ze čtyřdveřáku se dostali do dvoudveřáka v MY 89.
