SCHÉMA RELÁTEK FREELANDER 2 2,2TD4 2014

Zpráva

midlochw · #1 Příspěvek od **midlochw** » 07 úno 2023 21:32

Zdravím. Nemáte prosím někdo schéma relátek Freelander 2, 2,2TD4 rok 2014.

Díky

Tazik1992 · #2 Příspěvek od **Tazik1992** » 07 úno 2023 21:47

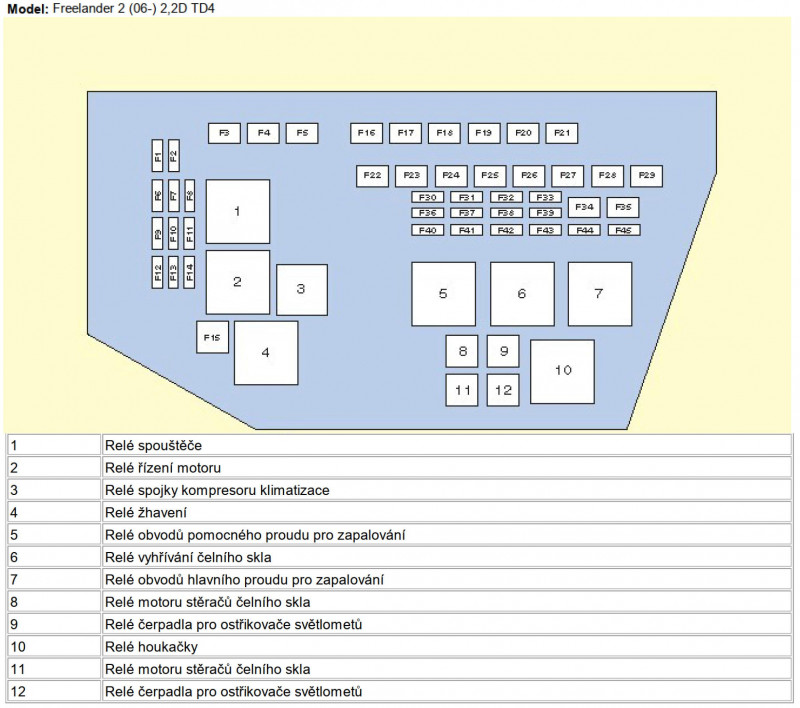

Myslíš todle:

nebo opravdu schéma zapojení ?

Tazik1992 · #3 Příspěvek od **Tazik1992** » 07 úno 2023 21:57

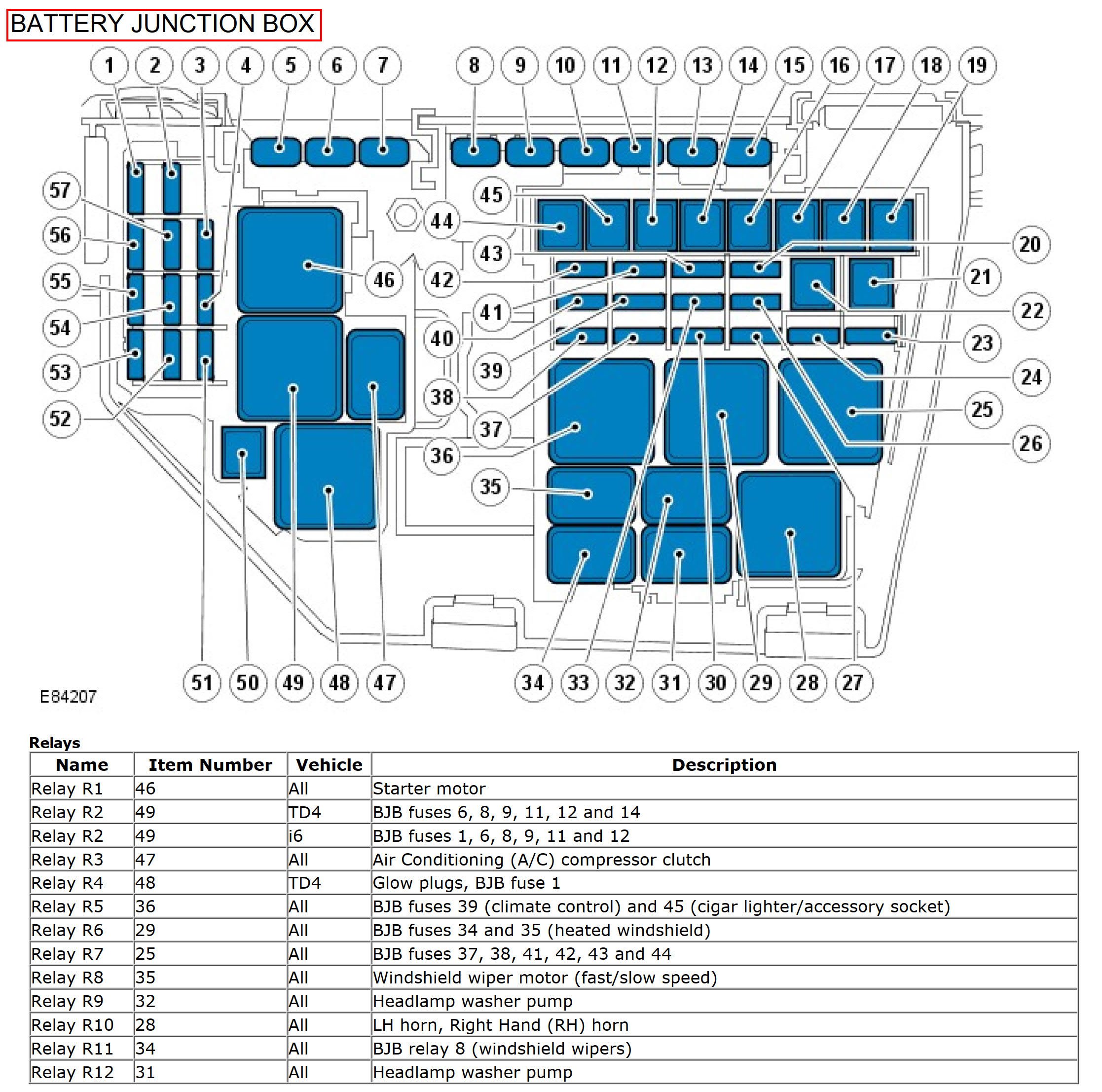

Tady je to i s podrobnějším výpisem pojistkových okruhů

midlochw · #4 Příspěvek od **midlochw** » 07 úno 2023 22:46

Díky moc.

midlochw · #5 Příspěvek od **midlochw** » 07 úno 2023 22:47

Tazik1992 píše: 07 úno 2023 21:47 Myslíš todle:
F2 Td4 - relays engine bay.jpg

nebo opravdu schéma zapojení ?

Tohle stačí. Díky moc.

midlochw · #6 Příspěvek od **midlochw** » 07 úno 2023 22:48

Tazik1992 píše: 07 úno 2023 21:57 Tady je to i s podrobnějším výpisem pojistkových okruhů
F2 Td4 - BJB relatka okruhy.jpg

DÍKY MOC
